Samodzielna regulacja sprzęgła Ursus C-360: Płynna jazda i WOM

Dwustopniowe sprzęgło w Ursusie C-360 to prawdziwe serce układu napędowego, które odpowiada zarówno za płynną jazdę, jak i niezawodne działanie wałka odbioru mocy (WOM). Jego prawidłowa regulacja jest absolutnie kluczowa, aby uniknąć frustrujących problemów, takich jak szarpanie przy ruszaniu, trudności ze zmianą biegów czy kłopoty z uruchomieniem maszyn napędzanych WOM-em. Właśnie dlatego przygotowałem ten przewodnik abyś mógł samodzielnie przywrócić swojemu Ursusowi pełną sprawność.

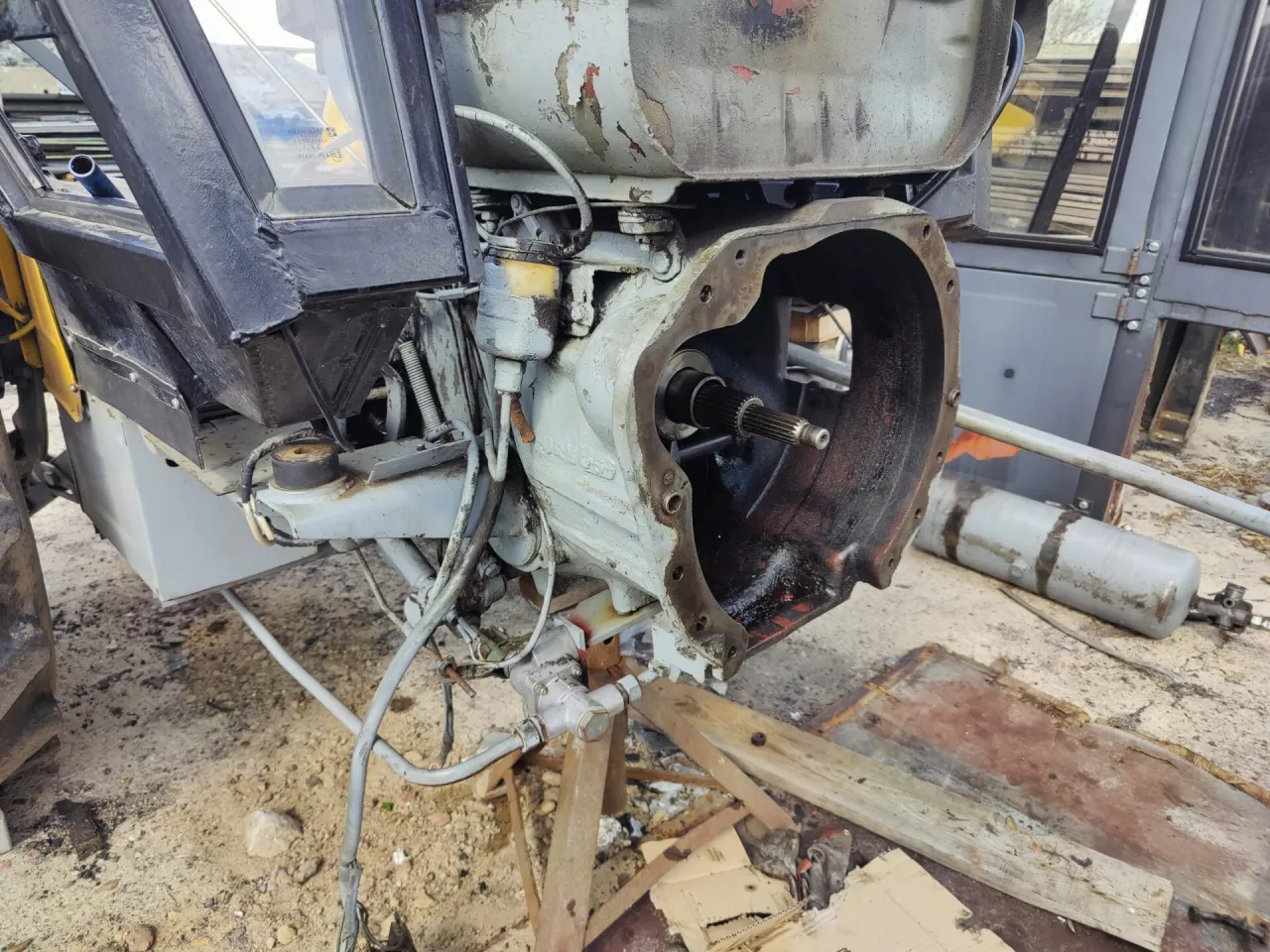

Po czym poznać, że sprzęgło woła o pomoc? Zestawienie kluczowych objawów

Z mojego doświadczenia wynika, że Ursus C-360 potrafi "mówić" o problemach ze sprzęgłem, wystarczy tylko uważnie go słuchać. Oto najczęstsze objawy, które powinny zapalić czerwoną lampkę:

• Trudności ze zmianą biegów: Jeśli podczas próby włączenia biegu słyszysz zgrzytanie, odczuwasz opór lub po prostu nie możesz go wrzucić, to niemal pewny znak, że sprzęgło nie rozłącza się prawidłowo.
• Szarpanie: Ciągnik rusza gwałtownie, bez płynności, co jest nie tylko niekomfortowe, ale i obciąża cały układ napędowy.
• Ślizganie się sprzęgła: Silnik wchodzi na wysokie obroty, ale ciągnik nie przyspiesza adekwatnie lub zwalnia pod obciążeniem. To klasyczny objaw, który wskazuje na to, że tarcza sprzęgłowa nie przenosi pełnej mocy.
• "Ciągnięcie" sprzęgła: Nawet po wciśnięciu pedału do oporu ciągnik wciąż próbuje jechać, co utrudnia zatrzymanie i zmianę biegów.
• Problemy z wałkiem odbioru mocy (WOM): Wałek obraca się mimo wciśniętego sprzęgła lub nie rozłącza się prawidłowo, co jest niebezpieczne i uniemożliwia efektywną pracę z maszynami.
• Hałasy: Wszelkie nietypowe dźwięki, takie jak stuki czy zgrzyty dochodzące z okolicy sprzęgła, zawsze wymagają natychmiastowej uwagi.

Szarpanie, zgrzytanie, brak mocy: Czym grozi ignorowanie problemu?

Ignorowanie tych objawów to prosta droga do znacznie poważniejszych i droższych awarii. Nierównomierne ustawienie łapek sprzęgła, wynikające z braku regulacji, prowadzi do przyspieszonego i nierównomiernego zużycia tarczy sprzęgłowej oraz powierzchni docisku. To z kolei skutkuje nie tylko szarpaniem, ale i obniżeniem komfortu pracy, a co gorsza zwiększa ryzyko uszkodzenia innych elementów, takich jak skrzynia biegów czy łożysko wyciskowe. Zaniedbanie sprzęgła to także realne zagrożenie dla bezpieczeństwa, zwłaszcza podczas pracy z maszynami napędzanymi WOM-em, gdzie nieprawidłowe rozłączanie może prowadzić do niekontrolowanego ruchu narzędzi. W moim przekonaniu, lepiej poświęcić godzinę na precyzyjną regulację, niż później wydawać setki złotych na remont.

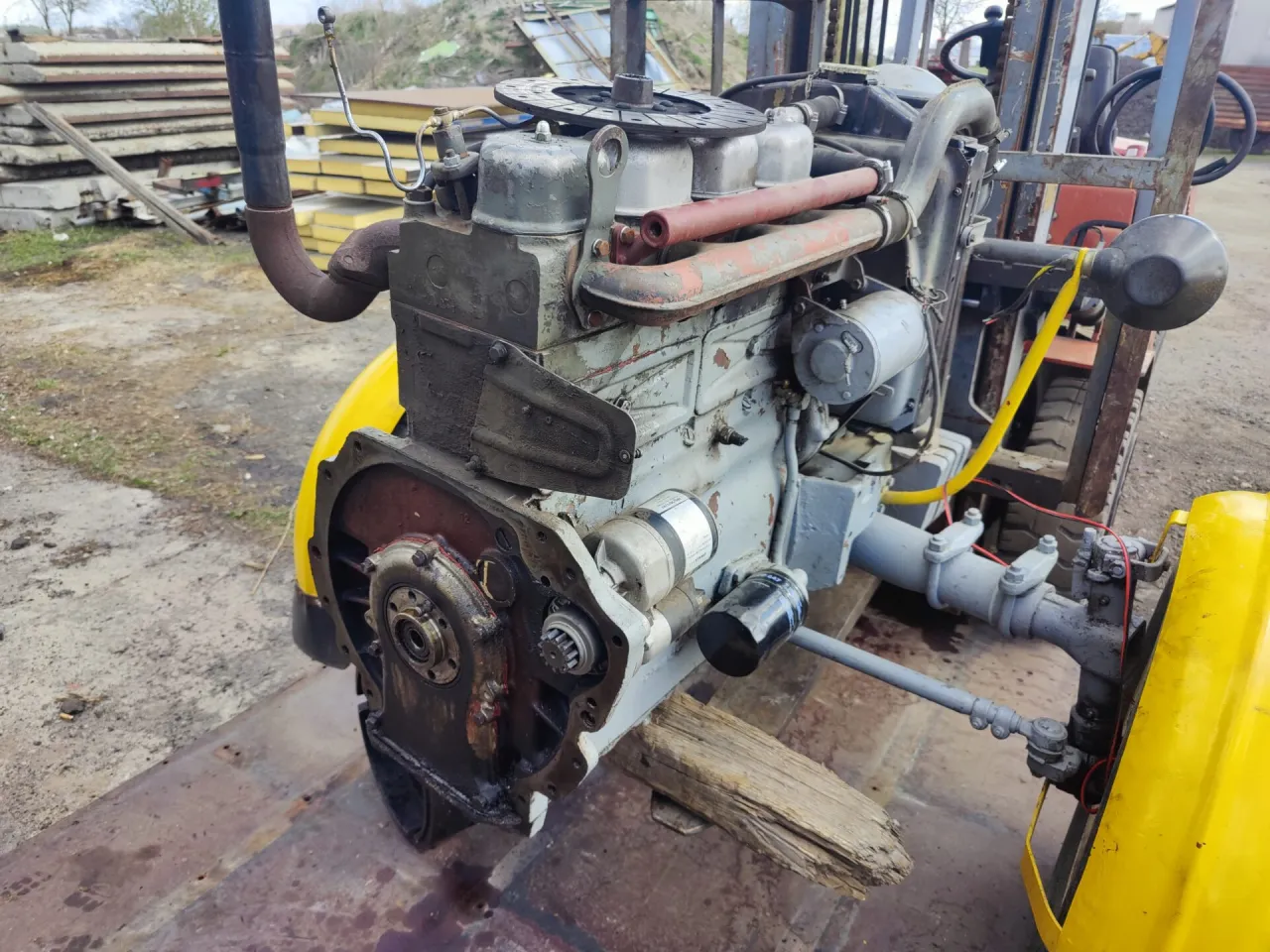

Zrozumieć serce ciągnika: Jak działa dwustopniowe sprzęgło w C-360?

Sprzęgło w Ursusie C-360 jest konstrukcją dwustopniową, co jest jego cechą charakterystyczną i jednocześnie źródłem wielu pytań. Oznacza to, że za pomocą jednego pedału, który wciskamy, sterujemy dwoma niezależnymi mechanizmami rozłączającymi napęd. To rozwiązanie pozwala na precyzyjne zarządzanie mocą, oddzielając napęd jazdy od napędu wałka odbioru mocy. W praktyce wygląda to tak, że pedał ma dwa wyraźne punkty oporu, które sygnalizują, kiedy rozłączamy jazdę, a kiedy WOM.

Pierwszy stopień: Twoja kontrola nad jazdą i zmianą biegów

Pierwszy stopień sprzęgła to ten, który rozłącza napęd na koła ciągnika. Kiedy wciskasz pedał sprzęgła do pewnego momentu poczujesz charakterystyczny, większy opór następuje rozłączenie napędu jazdy. Jest to kluczowe do płynnej zmiany biegów bez zgrzytów i szarpania. Prawidłowo wyregulowany pierwszy stopień zapewnia, że po wciśnięciu pedału do tego punktu, ciągnik przestaje "ciągnąć", co pozwala na swobodne przełączanie przełożeń w skrzyni biegów. Jeśli masz z tym problem, to właśnie ten stopień wymaga Twojej uwagi.

Drugi stopień: Klucz do poprawnego sterowania wałkiem odbioru mocy (WOM)

Drugi stopień sprzęgła, często niedoceniany, jest absolutnie niezbędny dla prawidłowej i bezpiecznej pracy z maszynami napędzanymi wałkiem odbioru mocy. Aby go aktywować, należy dociśnąć pedał sprzęgła do samego końca, poza punkt oporu pierwszego stopnia. W tym momencie rozłączany jest napęd WOM-u. Jest to niezwykle ważne, ponieważ pozwala na zatrzymanie wałka bez konieczności wyłączania silnika czy rozłączania napędu jazdy. W mechanizmie sprzęgła C-360 znajdziesz sześć łapek regulacyjnych trzy dla pierwszego stopnia i trzy dla drugiego, ustawione naprzemiennie. Pamiętaj, że precyzyjna regulacja tych łapek jest fundamentem poprawnego działania WOM-u.

Przygotuj się do pracy: Niezbędne narzędzia i bezpieczne stanowisko

Zanim zabierzesz się za regulację, upewnij się, że masz pod ręką wszystko, co potrzebne. Dobrze przygotowane stanowisko i odpowiednie narzędzia to połowa sukcesu, a w mechanice rolniczej to podstawa.

Niezbędnik mechanika: Jakich kluczy i przymiarów będziesz potrzebować?

Do przeprowadzenia regulacji sprzęgła w Ursusie C-360 nie potrzebujesz specjalistycznego sprzętu, ale precyzja jest kluczowa. Oto lista narzędzi, które powinieneś mieć:

• Podstawowe klucze: Zestaw kluczy płaskich i oczkowych, najlepiej odgiętych, do odkręcania i kontrowania nakrętek regulacyjnych. Zazwyczaj wystarczą rozmiary 10, 13, 17.
• Śrubokręt: Do demontażu pokrywy rewizyjnej oraz ewentualnie do drobnych korekt.
• Miarka lub przymiary: To najważniejsze elementy! Musisz mieć coś, co pozwoli Ci precyzyjnie zmierzyć luzy. Najlepiej sprawdzają się przygotowane wcześniej przymiary z płaskownika o grubości 4 mm i 10 mm. Możesz je wyciąć z kawałka blachy lub kupić gotowe. Ich precyzja jest nieoceniona.
• Latarka czołowa: Zapewni Ci swobodę rąk i dobre oświetlenie w trudno dostępnym miejscu.

Bezpieczeństwo przede wszystkim, czyli jak prawidłowo zabezpieczyć ciągnik do pracy

Pamiętaj, że bezpieczeństwo jest zawsze na pierwszym miejscu. Praca przy ciągniku, nawet tak prosta jak regulacja sprzęgła, wymaga odpowiedniego przygotowania. Zawsze upewnij się, że ciągnik jest unieruchomiony na płaskiej i stabilnej powierzchni. Zaciągnij hamulec ręczny, a dla pewności podłóż kliny pod koła. Silnik musi być wyłączony, a kluczyki wyjęte ze stacyjki, aby zapobiec przypadkowemu uruchomieniu. W warsztacie zawsze używaj odpowiedniego oświetlenia i, jeśli to możliwe, pracuj w dobrze wentylowanym pomieszczeniu. Unikaj luźnych ubrań, które mogłyby zostać wciągnięte przez ruchome elementy, i zawsze miej pod ręką rękawice ochronne. To drobne detale, które mogą uratować Cię przed nieprzyjemnymi wypadkami.

Regulacja sprzęgła w Ursusie C-360: Precyzyjny poradnik krok po kroku

Przejdźmy do sedna, czyli do samej regulacji. Pamiętaj, że precyzja to podstawa, a pośpiech jest złym doradcą. Wykonaj każdy krok dokładnie, a efekty na pewno Cię zadowolą.

Krok 1: Odsłaniamy serce mechanizmu: Demontaż pokrywy rewizyjnej

1. Zlokalizuj okienko rewizyjne. Znajduje się ono z lewej strony obudowy sprzęgła, tuż za silnikiem, mniej więcej na wysokości pedałów.
2. Używając odpowiedniego klucza (zazwyczaj 10 lub 13 mm), odkręć śruby mocujące pokrywę rewizyjną. Zazwyczaj są to dwie lub trzy śruby.
3. Delikatnie zdejmij pokrywę. Uważaj, aby nie zgubić uszczelki, jeśli jest, lub aby jej nie uszkodzić. Teraz masz bezpośredni dostęp do mechanizmu sprzęgła i jego łapek regulacyjnych.

Krok 2: Ustawianie łapek I stopnia (jazda): Kluczowe 4 milimetry luzu

1. Obracaj wałem korbowym (np. kluczem na kole pasowym lub kręcąc kołem zamachowym przez otwór rewizyjny, jeśli to możliwe), aż jedna z trzech łapek pierwszego stopnia znajdzie się w pozycji umożliwiającej regulację.
2. Włóż przymiar o grubości 4 mm pomiędzy czoło łapki a łożysko wyciskowe. Łożysko powinno swobodnie przesuwać się po przymiarze, ale nie może być zbyt dużego luzu.
3. Używając klucza i śrubokręta, poluzuj nakrętkę kontrującą na śrubie regulacyjnej łapki.
4. Wkręcaj lub wykręcaj śrubę regulacyjną, aż uzyskasz idealny luz 4 mm. Powinieneś czuć lekki opór, gdy przymiar jest włożony, ale powinien dać się swobodnie wyjąć.
5. Dokręć nakrętkę kontrującą, upewniając się, że ustawienie śruby się nie zmieniło.
6. Powtórz te czynności dla pozostałych dwóch łapek pierwszego stopnia. Kluczowe jest, aby wszystkie trzy łapki były ustawione równomiernie na 4 mm. Nierówna regulacja spowoduje szarpanie i nierównomierne zużycie tarczy.

Krok 3: Regulacja łapek II stopnia (WOM): Precyzyjne 10 milimetrów, których nie można pominąć

1. Ponownie obracaj wałem korbowym, aby uzyskać dostęp do łapek drugiego stopnia (są one naprzemiennie z łapkami pierwszego stopnia).
2. Włóż przymiar o grubości 10 mm pomiędzy czoło łapki a łożysko wyciskowe. Podobnie jak wcześniej, przymiar powinien swobodnie, ale z lekkim oporem, wchodzić i wychodzić.
3. Poluzuj nakrętkę kontrującą na śrubie regulacyjnej łapki drugiego stopnia.
4. Wkręcaj lub wykręcaj śrubę, aż uzyskasz precyzyjny luz 10 mm.
5. Dokręć nakrętkę kontrującą.
6. Powtórz ten proces dla pozostałych dwóch łapek drugiego stopnia. Niezwykle ważne jest, aby wszystkie trzy łapki drugiego stopnia były ustawione równomiernie na 10 mm. Pominięcie tej regulacji lub jej niedokładność to najczęstsza przyczyna problemów z WOM-em.

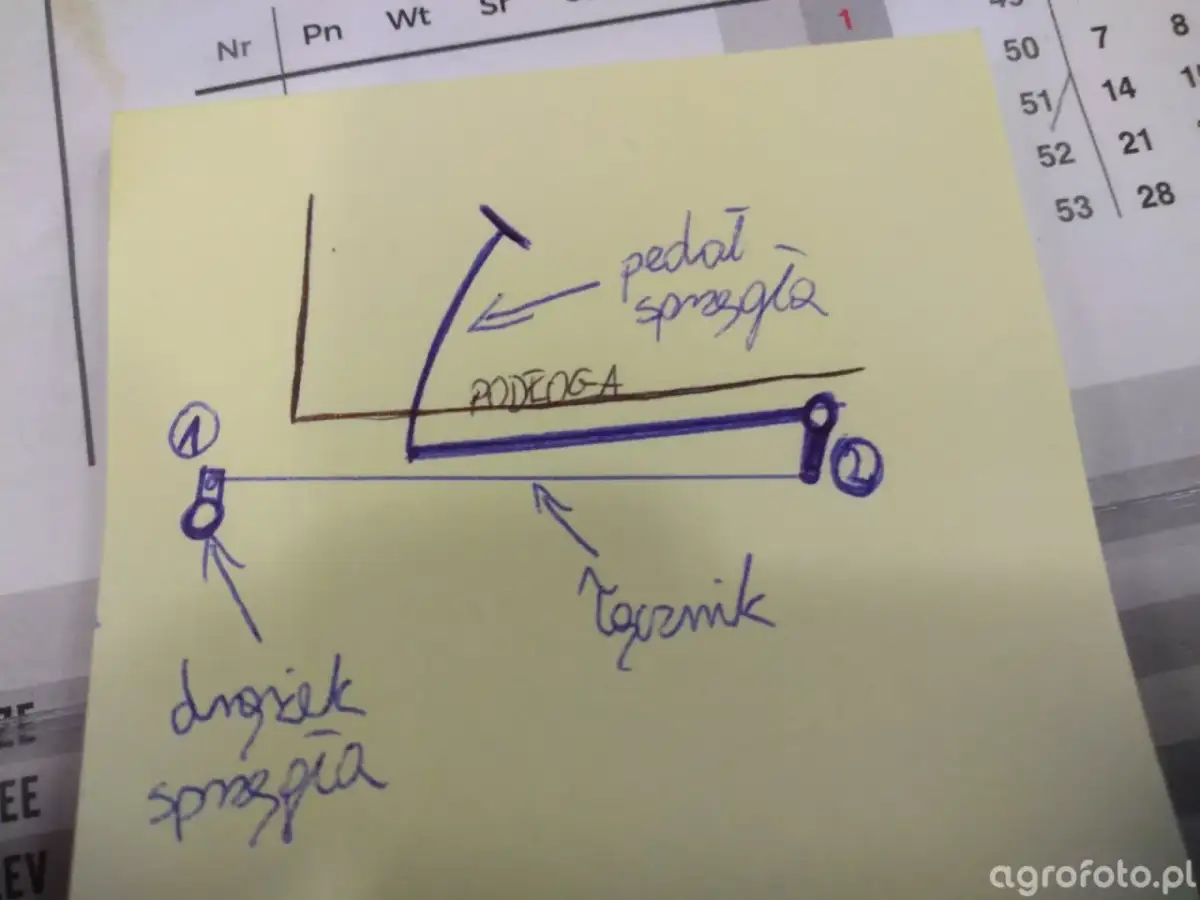

Krok 4: Korekta luzu na pedale sprzęgła: Jak uzyskać idealny skok jałowy?

1. Po zakończeniu regulacji łapek, przejdź do pedału sprzęgła.
2. Zlokalizuj cięgno pedału sprzęgła, które łączy pedał z mechanizmem sprzęgła.
3. Zmierz jałowy skok pedału to jest odległość, o jaką pedał porusza się swobodnie, zanim poczujesz opór. Powinien on mieścić się w zakresie 15-25 mm.
4. Jeśli luz jest poza tym zakresem, poluzuj nakrętki na cięgnie pedału sprzęgła i wkręcaj lub wykręcaj cięgno, aby skrócić lub wydłużyć jego długość, aż uzyskasz pożądany luz jałowy.
5. Po ustawieniu luzu, mocno dokręć nakrętki kontrujące na cięgnie.

Krok 5: Test końcowy: Jak sprawdzić, czy regulacja przyniosła oczekiwany efekt?

1. Załóż z powrotem pokrywę rewizyjną i dokręć śruby.
2. Uruchom ciągnik.
3. Sprawdź płynność zmiany biegów. Powinny wchodzić bez zgrzytów i oporu.
4. Sprawdź, czy ciągnik nie "ciągnie" po wciśnięciu pedału sprzęgła do pierwszego stopnia.
5. Włącz wałek odbioru mocy (WOM) i sprawdź, czy rozłącza się prawidłowo po wciśnięciu pedału sprzęgła do końca. WOM nie powinien się obracać.
6. Przejedź się ciągnikiem, aby upewnić się, że nie ma szarpania przy ruszaniu i że sprzęgło nie ślizga się pod obciążeniem.

Unikaj tych błędów: Najczęstsze pułapki podczas regulacji sprzęgła

Nawet doświadczonym mechanikom zdarzają się błędy, a w przypadku sprzęgła w C-360 niektóre z nich mogą mieć poważne konsekwencje. Chcę Cię przed nimi przestrzec.

Nierówno ustawione łapki: Prosta droga do zniszczenia docisku i tarczy

To jeden z najczęściej popełnianych błędów, który widziałem. Nierównomierne ustawienie łapek, zarówno pierwszego, jak i drugiego stopnia, jest prostą drogą do przyspieszonego zużycia, a nawet zniszczenia sprzęgła. Jeśli jedna łapka ma inny luz niż pozostałe, docisk nie będzie równomiernie dociskał tarczy sprzęgłowej. Skutkuje to nie tylko irytującym szarpaniem przy ruszaniu, ale przede wszystkim nierównomiernym zużyciem tarczy i powierzchni docisku. W efekcie sprzęgło będzie działać nieefektywnie, a jego żywotność drastycznie spadnie. Zawsze poświęć dodatkowe minuty, aby upewnić się, że wszystkie łapki są ustawione z identycznym luzem.

Zbyt mały lub zbyt duży luz: Dlaczego precyzja ma tu fundamentalne znaczenie?

Wartości 4 mm dla pierwszego stopnia, 10 mm dla drugiego i 15-25 mm jałowego skoku pedału nie są przypadkowe to wynik lat doświadczeń i inżynierii. Zbyt mały luz na łapkach (szczególnie pierwszego stopnia) spowoduje, że sprzęgło będzie "ciągnąć" lub nawet ślizgać się, ponieważ łożysko wyciskowe będzie cały czas lekko naciskać na łapki, nie pozwalając tarczy na pełne zazębienie. To prowadzi do przegrzewania i szybkiego zużycia. Z kolei zbyt duży luz sprawi, że sprzęgło nie będzie rozłączać się w pełni, co objawi się trudnościami ze zmianą biegów i zgrzytaniem. Podobnie, zbyt mały lub zbyt duży jałowy skok pedału wpłynie na komfort i skuteczność działania sprzęgła. Pamiętaj, precyzja w tych wartościach to podstawa długiej i bezawaryjnej pracy.

Przeczytaj również: Płyn chłodniczy: Jak go sprawdzić i uratować silnik?

Pominięcie regulacji drugiego stopnia: Ukryta przyczyna problemów z WOM

Wielu mechaników, zwłaszcza tych mniej doświadczonych, skupia się wyłącznie na regulacji pierwszego stopnia, zapominając o drugim. To poważny błąd! Pominięcie regulacji łapek drugiego stopnia sprzęgła jest najczęstszą przyczyną problemów z wałkiem odbioru mocy (WOM). Jeśli drugi stopień nie jest prawidłowo wyregulowany na 10 mm, WOM będzie się obracał nawet po wciśnięciu pedału sprzęgła do końca. Jest to nie tylko irytujące, ale przede wszystkim niebezpieczne podczas pracy z maszynami rolniczymi, takimi jak kosiarki, prasy czy rozrzutniki. Pamiętaj, że sprawny WOM to podstawa efektywnej i bezpiecznej pracy w polu, dlatego nigdy nie lekceważ jego regulacji.

Kiedy regulacja nie wystarcza? Sygnały wskazujące na remont sprzęgła

Mimo najszczerszych chęci i precyzyjnej regulacji, czasem okazuje się, że problem leży głębiej. Jeśli po wykonaniu wszystkich powyższych kroków ciągnik nadal wykazuje objawy nieprawidłowej pracy sprzęgła, oznacza to, że sama regulacja już nie wystarczy. W takich sytuacjach najprawdopodobniej mamy do czynienia ze zużyciem kluczowych elementów, które kwalifikują sprzęgło do generalnego remontu. Najczęściej winowajcą jest zużyta tarcza sprzęgłowa, która straciła swoje właściwości cierne, uszkodzony docisk sprzęgła (np. pęknięte sprężyny lub nierówna powierzchnia), lub zużyte łożysko wyciskowe, które może hałasować lub zacinać się. Warto również sprawdzić stan widełek wyciskowych i stan tulei prowadzącej łożysko. W takich przypadkach nie ma co zwlekać konieczna będzie wymiana zużytych części, aby przywrócić Ursusowi pełną sprawność.
