Jak zamontować chłodnicę oleju? Pełny poradnik dla silnika

Dodatkowa chłodnica oleju: klucz do ochrony silnika w ekstremalnych warunkach

• Montaż chłodnicy oleju chroni silnik przed przegrzaniem i degradacją oleju, szczególnie w autach sportowych, tuningowanych lub intensywnie eksploatowanych.
• Kluczowe elementy to podstawka pod filtr oleju (adapter, najlepiej z termostatem), przewody wysokociśnieniowe i sama chłodnica.
• Proces obejmuje spuszczenie oleju, montaż adaptera, instalację chłodnicy, podłączenie przewodów olejowych, uzupełnienie oleju i dokładne sprawdzenie szczelności.
• Ważne jest prawidłowe poprowadzenie przewodów, aby uniknąć załamań i kontaktu z gorącymi elementami.
• Po montażu należy uzupełnić większą ilość oleju (uwzględniając pojemność chłodnicy i przewodów) i odpowietrzyć układ.
• Najczęstsze problemy to wycieki i spadek ciśnienia oleju, wynikające z błędów montażowych lub niewłaściwego doboru komponentów.

Utrzymanie optymalnej temperatury oleju jest fundamentalne dla zdrowia każdego silnika. Olej silnikowy, poza smarowaniem ruchomych części, pełni również funkcję chłodzącą, odprowadzając ciepło z najbardziej obciążonych elementów, takich jak tłoki czy turbosprężarka. Kiedy temperatura oleju wzrasta powyżej optymalnego zakresu, jego lepkość spada, co prowadzi do pogorszenia właściwości smarnych i zwiększonego tarcia. To z kolei przyspiesza zużycie silnika i może prowadzić do poważnych awarii.

W wielu sytuacjach seryjne chłodzenie oleju, często realizowane przez kompaktowe chłodnice typu woda-olej, okazuje się niewystarczające. Dotyczy to przede wszystkim samochodów poddanych tuningowi, gdzie moc silnika jest znacznie zwiększona, pojazdów używanych w motorsporcie, podczas holowania ciężkich przyczep, jazdy w górach, czy po prostu w upalnym klimacie. Fabryczne rozwiązania są projektowane z myślą o kompromisie między kosztami, miejscem i przeciętnymi warunkami eksploatacji, co w ekstremalnych warunkach szybko ujawnia ich ograniczenia.

Przegrzany olej to cichy zabójca silnika. Gdy olej traci swoją optymalną lepkość, film olejowy staje się zbyt cienki, co skutkuje zwiększonym tarciem i przyspieszonym zużyciem kluczowych komponentów, takich jak panewki korbowodowe i główne, wałki rozrządu, a także elementy turbosprężarki. Wysoka temperatura sprzyja również utlenianiu się oleju i tworzeniu się szkodliwych nagarów oraz osadów, które mogą zatykać kanały olejowe i prowadzić do dalszej degradacji. W skrajnych przypadkach może dojść do zatarcia silnika, co jest równoznaczne z jego całkowitym zniszczeniem.

Przygotowanie do montażu: co musisz wiedzieć i mieć?

Zanim zabierzesz się za montaż dodatkowej chłodnicy oleju, kluczowe jest dokładne przygotowanie. Odpowiednie komponenty i narzędzia to podstawa sukcesu i gwarancja bezpiecznej oraz trwałej modyfikacji. Nie ma nic gorszego niż przerywanie pracy w połowie z powodu braku klucza czy uszczelki.

Niezbędne komponenty

• Chłodnica oleju: Dobierz odpowiednią wielkość do mocy silnika i przewidywanych warunków eksploatacji.
• Podstawka pod filtr oleju (adapter): Umożliwia wpięcie chłodnicy w układ. Zdecydowanie rekomenduję wersję z termostatem, o czym szerzej opowiem za chwilę.
• Przewody olejowe: Najczęściej stosowane są przewody w oplocie stalowym ze złączkami typu AN (np. AN10) są wytrzymałe na wysokie ciśnienie i temperaturę. Pamiętaj o odpowiedniej długości!
• Złączki (fittingi): Kompatybilne z przewodami (np. AN10) i podstawką/chłodnicą. Zazwyczaj kątowe (90 stopni, 45 stopni) i proste.
• Nowy filtr oleju: Zawsze wymieniaj filtr oleju przy okazji montażu adaptera.
• Uszczelki: Sprawdź, czy zestaw adaptera zawiera wszystkie niezbędne uszczelki.

Wymagane narzędzia

• Zestaw kluczy nasadowych i płaskich: Do odkręcania i dokręcania śrub oraz złączek.
• Klucz do filtra oleju: Do demontażu starego filtra.
• Pojemnik na zużyty olej: Niezbędny do bezpiecznego spuszczenia oleju.
• Wkrętaki i szczypce: Do drobnych prac pomocniczych.
• Latarka czołowa lub ręczna: Do pracy w trudno dostępnych miejscach.
• Klucz dynamometryczny: Do precyzyjnego dokręcania złączek i adaptera, aby uniknąć wycieków lub uszkodzeń.
• Środek do czyszczenia/odtłuszczania: Do przygotowania powierzchni montażowych.

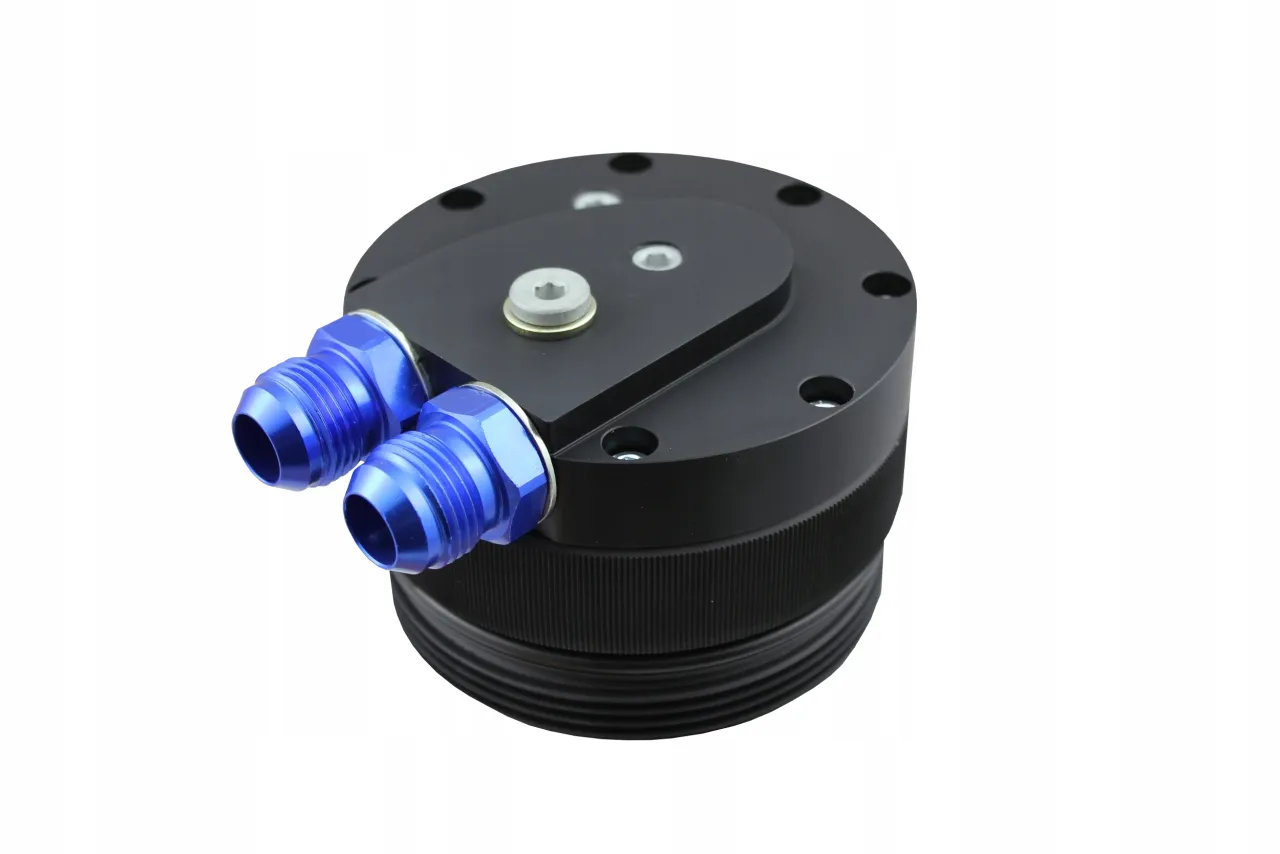

Serce układu: adapter pod filtr oleju

Adapter pod filtr oleju jest kluczowym elementem, który pozwala na wpięcie dodatkowej chłodnicy w układ smarowania silnika. To on przekierowuje część strumienia oleju przez zewnętrzną chłodnicę, a następnie z powrotem do silnika. Bez niego cała operacja byłaby niemożliwa.

Adapter z termostatem czy bez? Kluczowa decyzja

Decyzja o wyborze adaptera z termostatem czy bez niego jest jedną z najważniejszych podczas planowania montażu. Adapter bez termostatu kieruje olej do chłodnicy od samego początku, niezależnie od jego temperatury. W chłodne dni może to prowadzić do nadmiernego wychłodzenia oleju i wydłużonego czasu nagrzewania silnika do optymalnej temperatury roboczej, co nie jest korzystne dla jego żywotności.

Zdecydowanie rekomenduję adapter z termostatem, który otwiera przepływ oleju do chłodnicy dopiero po osiągnięciu przez niego określonej temperatury, zazwyczaj w okolicach 80-82°C. Dzięki temu silnik szybciej osiąga temperaturę roboczą, co zmniejsza zużycie podczas rozruchu i w fazie nagrzewania. Termostat zapobiega również nadmiernemu wychłodzeniu oleju, co jest szczególnie ważne w chłodniejszym klimacie, zapewniając optymalne warunki pracy silnika przez cały czas.

Montaż adaptera krok po kroku

1. Spuszczenie oleju: Rozpocznij od spuszczenia całego oleju silnikowego. Upewnij się, że silnik jest lekko ciepły, co ułatwi spływanie oleju.
2. Odkręcenie starego filtra: Za pomocą klucza do filtra odkręć dotychczasowy filtr oleju. Przygotuj szmatki, ponieważ może wyciec resztka oleju.
3. Oczyszczenie powierzchni montażowej: Dokładnie oczyść powierzchnię bloku silnika, do której będzie przylegał adapter. Usuń wszelkie pozostałości starej uszczelki i brudu. Powierzchnia musi być idealnie czysta i sucha.
4. Nałożenie uszczelek: Nałóż nowe uszczelki na adapter zgodnie z instrukcją producenta. Delikatnie posmaruj je świeżym olejem, aby ułatwić montaż i zapewnić lepsze uszczelnienie.
5. Przykręcenie adaptera: Ostrożnie zamontuj adapter w miejscu starego filtra oleju. Dokręć go z odpowiednim momentem obrotowym, używając klucza dynamometrycznego, jeśli producent podaje takie wartości. Pamiętaj, aby nie dokręcać zbyt mocno, aby nie uszkodzić gwintów ani uszczelek.
6. Montaż nowego filtra oleju: Przykręć nowy filtr oleju do adaptera. Ponownie, delikatnie nasmaruj uszczelkę filtra świeżym olejem i dokręć go ręcznie, a następnie lekko kluczem, zgodnie z zaleceniami producenta filtra.

Gdzie umieścić chłodnicę? Strategia montażu

Wybór miejsca montażu chłodnicy oleju ma bezpośredni wpływ na jej efektywność i bezpieczeństwo całego układu. Niewłaściwe umiejscowienie może sprawić, że cała modyfikacja będzie bezużyteczna, a nawet szkodliwa.

Optymalne miejsca montażu

Najlepszym miejscem na montaż chłodnicy oleju jest obszar, gdzie zapewniony jest maksymalny i niezakłócony przepływ powietrza. Zazwyczaj jest to za przednim zderzakiem, w dolnej części, lub bezpośrednio przed chłodnicą wody. Ważne jest, aby chłodnica nie była zasłonięta przez inne elementy, które mogłyby ograniczać dopływ świeżego powietrza. Unikaj montażu za innymi chłodnicami (np. intercoolerem, chłodnicą klimatyzacji), jeśli nie ma odpowiedniej przestrzeni i kanałów powietrznych, które zapewnią efektywne chłodzenie.

Bezpieczne mocowanie chłodnicy

• Użyj solidnych uchwytów: Chłodnica musi być zamocowana bardzo stabilnie, aby nie uległa uszkodzeniu podczas jazdy po nierównościach czy wibracji silnika. Użyj mocnych, metalowych uchwytów.
• Unikaj wibracji: Zminimalizuj przenoszenie wibracji z karoserii na chłodnicę, stosując gumowe podkładki lub tuleje w miejscach mocowania.
• Ochrona przed uszkodzeniami: Upewnij się, że chłodnica jest chroniona przed kamieniami, gruzem drogowym i innymi potencjalnymi uderzeniami. Rozważ montaż siatki ochronnej przed chłodnicą.
• Dostęp do serwisu: Pamiętaj, aby montaż nie utrudniał przyszłych prac serwisowych, np. wymiany żarówek czy dostępu do innych podzespołów.

Przewody olejowe: żyły układu smarowania

Prawidłowe poprowadzenie i podłączenie przewodów olejowych to jeden z najważniejszych etapów montażu. To od nich zależy szczelność, niezawodność i bezpieczeństwo całego układu. Błędy na tym etapie mogą prowadzić do katastrofalnych wycieków i uszkodzenia silnika.

Prawidłowe prowadzenie przewodów unikaj błędów!

• Unikaj ostrych załamań: Przewody olejowe muszą być prowadzone w sposób płynny, z zachowaniem odpowiednich promieni gięcia. Ostre załamania mogą ograniczać przepływ oleju i prowadzić do uszkodzenia przewodu.
• Ochrona przed przetarciami: Zabezpiecz przewody przed kontaktem z ostrymi krawędziami karoserii, ruchomymi elementami silnika czy zawieszenia. Użyj gumowych przepustów, peszli ochronnych lub specjalnych opasek mocujących z gumową izolacją.
• Izolacja od gorących elementów: Przewody nie mogą stykać się z gorącymi elementami silnika, takimi jak kolektor wydechowy, turbosprężarka czy rury wydechowe. Wysoka temperatura może uszkodzić przewody i doprowadzić do wycieku. W razie potrzeby zastosuj osłony termiczne.
• Z dala od ruchomych części: Upewnij się, że przewody nie kolidują z ruchomymi częściami zawieszenia, układu kierowniczego czy napędowego. Sprawdź to zarówno na postoju, jak i przy maksymalnych wychyleniach kół i ugięciach zawieszenia.
• Mocowanie: Przewody powinny być mocowane w regularnych odstępach, aby zapobiec ich swobodnemu przemieszczaniu się i ocieraniu.

Podłączanie przewodów do adaptera i chłodnicy

Podłączając przewody, zawsze upewnij się, który port na adapterze jest wyjściem (zasilaniem chłodnicy), a który wejściem (powrotem oleju do silnika). Zazwyczaj olej z silnika jest tłoczony do chłodnicy, a po schłodzeniu wraca do układu. Prawidłowe podłączenie ma wpływ na efektywność chłodzenia. Dokręcaj złączki z wyczuciem, używając odpowiednich kluczy, aby zapewnić szczelność, ale nie uszkodzić gwintów.

Zakuwane końcówki czy opaski zaciskowe?

Finalne procedury: uruchomienie i kontrola

Po zakończeniu montażu mechanicznego, nie możesz po prostu odpalić silnika i ruszyć w drogę. Niezbędne są finalne procedury, które zapewnią prawidłowe funkcjonowanie układu i przede wszystkim bezpieczeństwo.

Uzupełnianie oleju po montażu

Pamiętaj, że po instalacji dodatkowej chłodnicy oleju, całkowita pojemność układu smarowania silnika wzrośnie. Chłodnica oraz przewody olejowe pomieszczą dodatkową ilość oleju. Dolewaj olej stopniowo, kontrolując poziom bagnetem. Zazwyczaj będzie to o około 0.5 do 1.5 litra więcej niż standardowo, w zależności od wielkości chłodnicy i długości przewodów. Nigdy nie przekraczaj maksymalnego poziomu na bagnecie, ale upewnij się, że jest go wystarczająco.

Odpowietrzanie układu smarowania

Odpowietrzenie układu jest kluczowe, aby uniknąć pracy silnika na sucho i uszkodzenia jego elementów. Oto jak to zrobić:

1. Po uzupełnieniu oleju, uruchom silnik na bardzo krótki czas (1-2 sekundy) i natychmiast go zgaś. Powtórz to 2-3 razy. Ma to na celu wstępne wypełnienie chłodnicy i przewodów olejem.
2. Następnie uruchom silnik i pozwól mu pracować na wolnych obrotach.
3. Delikatnie poluzuj jedną ze złączek na przewodzie powrotnym (tym, który doprowadza olej z chłodnicy z powrotem do silnika) zazwyczaj na adapterze lub przy chłodnicy.
4. Obserwuj, aż z miejsca poluzowania zacznie wypływać olej bez pęcherzyków powietrza.
5. Szybko dokręć złączkę. Upewnij się, że nie ma wycieków.
6. Sprawdź ponownie poziom oleju na bagnecie i w razie potrzeby uzupełnij.

Kontrola szczelności

• Wizualna inspekcja: Po odpowietrzeniu i ponownym uruchomieniu silnika, dokładnie obejrzyj wszystkie złączki, połączenia adaptera z blokiem silnika oraz połączenia chłodnicy. Szukaj wszelkich śladów wycieków oleju.
• Kontrola dotykowa: Delikatnie dotknij palcem wokół złączek i połączeń. Jeśli poczujesz wilgoć, oznacza to wyciek.
• Obserwacja podłoża: Pozostaw samochód na czystym podłożu na kilka minut i sprawdź, czy pod nim nie pojawiły się plamy oleju.
• Jazda próbna: Po upewnieniu się, że wszystko jest szczelne, wykonaj krótką jazdę próbną, a następnie ponownie sprawdź wszystkie połączenia. Olej pod ciśnieniem i w wyższej temperaturze może ujawnić nieszczelności.

Najczęstsze problemy po montażu i jak sobie z nimi radzić

Nawet przy najlepszych intencjach i starannym montażu, czasem pojawiają się problemy. Znajomość najczęstszych usterek po instalacji dodatkowej chłodnicy oleju pozwoli Ci szybko zdiagnozować i rozwiązać problem, zanim doprowadzi on do poważniejszych konsekwencji.

Wycieki oleju

Wycieki oleju to zdecydowanie najczęstszy problem po montażu chłodnicy. Ich przyczyny są zazwyczaj proste do zdiagnozowania: niedokładne dokręcenie złączek, uszkodzone lub źle zamontowane uszczelki (np. na adapterze), lub niewłaściwe uszczelnienie gwintów (jeśli nie użyto odpowiedniego uszczelniacza lub taśmy teflonowej). Aby to naprawić, należy zlokalizować wyciek, dokręcić połączenie z odpowiednim momentem, wymienić uszkodzoną uszczelkę lub ponownie uszczelnić gwinty, pamiętając o spuszczeniu oleju z układu przed demontażem.

Spadek ciśnienia oleju

Spadek ciśnienia oleju po instalacji chłodnicy jest znacznie poważniejszym problemem. Może być spowodowany źle dobranymi elementami, takimi jak chłodnica o zbyt małych kanałach lub przewody o zbyt dużych oporach przepływu, co utrudnia swobodny obieg oleju. Inną przyczyną mogą być błędy w odpowietrzaniu układu, prowadzące do obecności powietrza w kanałach olejowych. Konsekwencje spadku ciśnienia są tragiczne niedostateczne smarowanie prowadzi do szybkiego zużycia panewek, wałków i turbosprężarki, a w efekcie do zatarcia silnika. W takiej sytuacji należy natychmiast zgasić silnik i dokładnie sprawdzić cały układ.

Przeczytaj również: Płyn chłodniczy: Jak go sprawdzić i uratować silnik?

Zbyt długie nagrzewanie się silnika

Jeśli po montażu zauważysz, że silnik nagrzewa się do temperatury roboczej znacznie dłużej niż wcześniej, jest to typowy objaw braku termostatu w adapterze lub jego nieprawidłowego działania (termostat jest cały czas otwarty). Olej jest wówczas chłodzony od samego początku, nawet gdy silnik jest zimny. Szybkie osiągnięcie temperatury roboczej jest kluczowe dla efektywności spalania, zmniejszenia zużycia paliwa i minimalizacji zużycia silnika. W takiej sytuacji należy rozważyć wymianę adaptera na wersję z termostatem lub sprawdzenie/wymianę termostatu w istniejącym adapterze.
