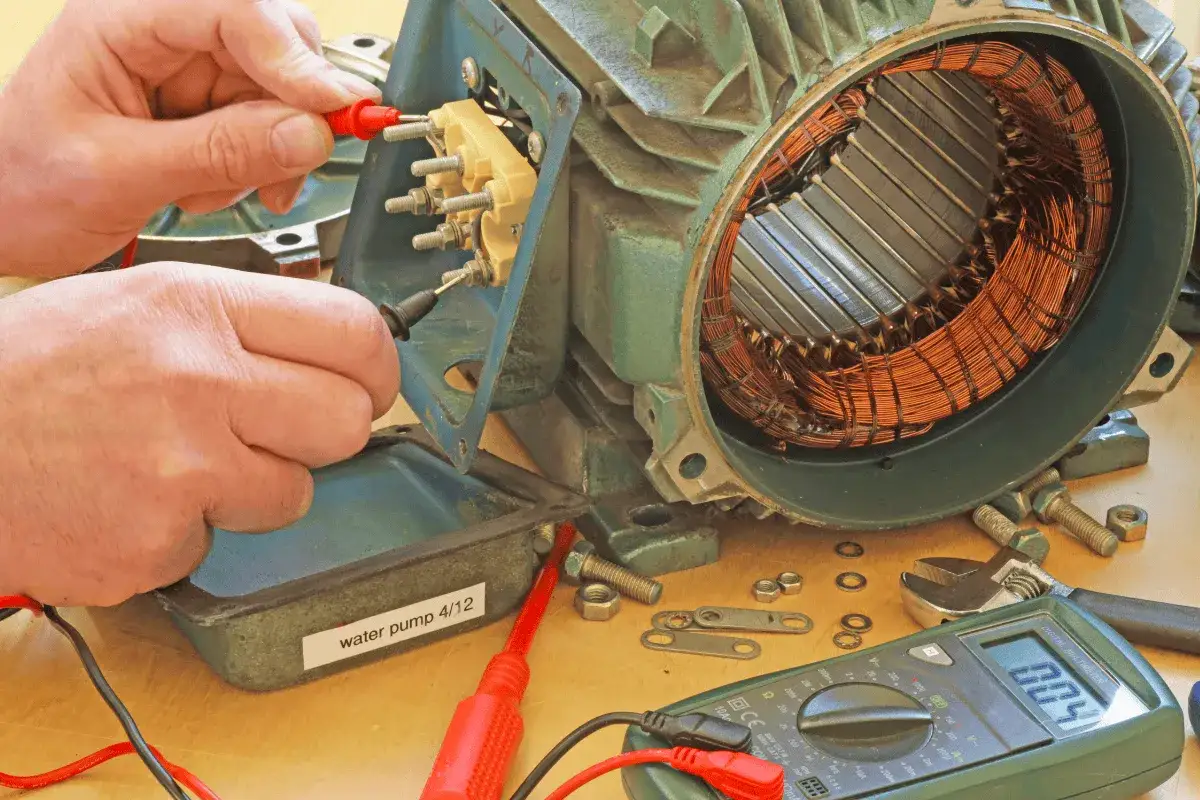

Wybór odpowiedniego kondensatora do silnika elektrycznego to klucz do jego prawidłowego działania i długiej żywotności. Ten artykuł pomoże Ci zrozumieć rolę kondensatorów, rozpoznać objawy awarii i krok po kroku dobrać właściwy element, aby Twój silnik pracował bez zarzutu.
Prawidłowy dobór kondensatora do silnika to klucz do jego efektywnej i długiej pracy
- Kondensatory dzielimy na rozruchowe (krótkotrwałe, duża pojemność) i pracy (ciągłe, mniejsza pojemność) nie wolno ich zamieniać.
- Pojemność kondensatora dobiera się na podstawie tabliczki znamionowej silnika lub orientacyjnie: 60-70 µF na 1 kW dla silników jednofazowych, 70 µF na 1 kW dla trójfazowych zasilanych z 230V (połączenie w trójkąt).
- Napięcie kondensatora musi być wyższe niż napięcie sieci zasilającej, np. minimum 450V AC dla sieci 230V AC.
- Objawy uszkodzonego kondensatora to m.in. buczenie silnika, problemy ze startem, przegrzewanie.
- Niewłaściwy dobór pojemności lub napięcia może prowadzić do uszkodzenia silnika lub kondensatora.
Rola kondensatora, czyli dlaczego ten mały element jest niezbędny do rozruchu?
Kondensator w silniku elektrycznym, zwłaszcza jednofazowym, pełni niezwykle ważną funkcję, która często jest niedoceniana. Jego podstawowym zadaniem jest wytworzenie przesunięcia fazowego między prądem płynącym w uzwojeniu głównym a prądem w uzwojeniu pomocniczym (rozruchowym). Bez tego przesunięcia, silnik jednofazowy nie byłby w stanie samodzielnie wytworzyć momentu obrotowego i po prostu by nie ruszył, a jedynie buczał. Kondensator działa jak "rozrusznik", dostarczając impuls energii, który pozwala wirnikowi na rozpoczęcie ruchu obrotowego. To dzięki niemu silnik może płynnie wystartować i osiągnąć swoją nominalną prędkość obrotową, co jest fundamentem jego prawidłowej pracy.
Kiedy podejrzewać awarię? Najczęstsze objawy uszkodzonego kondensatora
Uszkodzony kondensator to jedna z najczęstszych przyczyn problemów z silnikami elektrycznymi. Moje doświadczenie pokazuje, że wiele awarii można szybko zdiagnozować, zwracając uwagę na typowe symptomy. Oto najczęstsze objawy wskazujące na to, że kondensator może wymagać wymiany:
- Silnik buczy lub głośno pracuje, ale nie może wystartować. To klasyczny objaw, który wskazuje, że silnik nie otrzymuje wystarczającego impulsu rozruchowego.
- Silnik startuje z opóźnieniem i nie osiąga pełnej mocy. Nawet jeśli silnik w końcu ruszy, jego praca jest osłabiona, a osiągnięcie nominalnych obrotów zajmuje mu znacznie więcej czasu.
- Trudności z uruchomieniem silnika, który rusza dopiero po ręcznym zakręceniu wirnikiem. W niektórych przypadkach, aby silnik zaczął pracować, trzeba mu "pomóc" ręcznie, co jest jednoznacznym sygnałem problemu z kondensatorem rozruchowym.
- Przegrzewanie się silnika. Silnik, który pracuje pod obciążeniem ze zbyt małym momentem obrotowym lub ma problemy z rozruchem, będzie pobierał większy prąd, co prowadzi do nadmiernego nagrzewania się uzwojeń.
- Widoczne uszkodzenia fizyczne kondensatora, takie jak wybrzuszenia, pęknięcia czy wycieki oleju. To najbardziej oczywiste objawy wizualne, które jednoznacznie wskazują na uszkodzenie elementu.
Kondensator rozruchowy czy pracy? Kluczowa różnica, której nie można zignorować
Rozróżnienie między kondensatorem rozruchowym a kondensatorem pracy jest absolutnie fundamentalne dla prawidłowego działania i bezpieczeństwa silnika. Choć oba są kondensatorami, ich rola, konstrukcja i parametry są zupełnie inne.
Kondensator rozruchowy: Potężny impuls na starcie
Kondensator rozruchowy, jak sama nazwa wskazuje, jest używany wyłącznie podczas uruchamiania silnika. Jego głównym zadaniem jest dostarczenie silnego, chwilowego impulsu prądowego, który wytworzy wysoki moment obrotowy niezbędny do pokonania bezwładności i uruchomienia wirnika. Charakteryzuje się on zazwyczaj dużą pojemnością (często od kilkudziesięciu do kilkuset µF) i jest przeznaczony do pracy krótkotrwałej. Po osiągnięciu przez silnik około 75% nominalnej prędkości obrotowej, kondensator rozruchowy jest automatycznie odłączany z obwodu za pomocą wyłącznika odśrodkowego lub przekaźnika. Należy pamiętać, że nie jest on przystosowany do pracy ciągłej.
Kondensator pracy: Cichy bohater ciągłej wydajności
W przeciwieństwie do kondensatora rozruchowego, kondensator pracy (nazywany też roboczym) działa nieprzerwanie przez cały czas, gdy silnik jest włączony. Jego rola polega na stabilizacji pracy silnika, poprawie współczynnika mocy oraz utrzymaniu optymalnego przesunięcia fazowego w uzwojeniu pomocniczym, co przekłada się na płynniejszą i bardziej efektywną pracę. Kondensatory pracy mają zazwyczaj mniejszą pojemność (od kilku do kilkudziesięciu µF) i są konstruowane tak, aby wytrzymać ciągłe obciążenie. Ich obecność jest kluczowa dla długotrwałej wydajności i niezawodności silnika.
Dlaczego nigdy nie wolno stosować ich zamiennie?
Bezwzględnie należy pamiętać, że zamiana kondensatora rozruchowego na pracy lub odwrotnie jest niedopuszczalna i może prowadzić do poważnych konsekwencji. Użycie kondensatora rozruchowego do pracy ciągłej spowoduje jego szybkie przegrzanie, a w konsekwencji uszkodzenie, a nawet wybuch, ponieważ nie jest on przystosowany do długotrwałego przepływu prądu. Z kolei zastosowanie kondensatora pracy jako rozruchowego poskutkuje zbyt małym momentem obrotowym na starcie, co uniemożliwi silnikowi prawidłowe uruchomienie lub spowoduje jego nadmierne nagrzewanie się i uszkodzenie uzwojeń. Zawsze należy dobrać kondensator odpowiedniego typu i o właściwych parametrach.
Jak precyzyjnie dobrać kondensator do silnika? Przewodnik krok po kroku
Dobór odpowiedniego kondensatora to kluczowy etap, który zapewni silnikowi długą i bezproblemową pracę. Poniżej przedstawiam sprawdzone metody, które pomogą Ci w tym zadaniu.
Metoda 1: Odczytaj wartość z tabliczki znamionowej silnika (najpewniejszy sposób)
Zawsze powtarzam moim klientom: najpewniejszym i najbardziej rekomendowanym źródłem informacji o wymaganym kondensatorze jest tabliczka znamionowa silnika lub jego dokumentacja techniczna. Producenci dokładnie określają parametry, które zapewnią optymalną pracę urządzenia. Szukaj symbolu mikrofaradów (µF) obok wartości napięcia (V). Jeśli te dane są dostępne, po prostu kup kondensator o identycznych parametrach pojemności i co najmniej takim samym napięciu znamionowym.
Metoda 2: Obliczanie pojemności dla silnika jednofazowego praktyczny wzór i przelicznik
Jeśli tabliczka znamionowa milczy na temat kondensatora, a masz do czynienia z silnikiem jednofazowym, możesz posłużyć się ogólną zasadą doboru pojemności dla kondensatora pracy. Przyjmuje się, że na każdy 1 kW mocy silnika potrzebne jest około 60-70 µF pojemności. Niektóre źródła podają nieco szerszy przedział 30-50 µF na 1 kW, jednak z mojego doświadczenia wynika, że wartości bliżej górnej granicy (60-70 µF) często zapewniają stabilniejszą pracę. Pamiętaj, że to jest wartość dla kondensatora pracy, działającego w trybie ciągłym.
Metoda 3: Zasilanie silnika trójfazowego z 230V jak dobrać kondensator i o czym pamiętać?
Zasilanie silnika trójfazowego z jednofazowej sieci 230V to popularne rozwiązanie w domowych warsztatach czy małych firmach, gdzie brak jest dostępu do "siły". Jest to jednak kompromis, który wiąże się ze spadkiem mocy silnika o około 40% oraz momentu rozruchowego o 40-50%. Aby to było możliwe, silnik musi być bezwzględnie połączony w układzie trójkąta (Δ). Pojemność kondensatora pracy w tym przypadku możesz obliczyć za pomocą prostego wzoru:
C (w µF) = 70 × P (moc silnika w kW)
Na przykład, dla silnika o mocy 1,5 kW potrzebny będzie kondensator o pojemności 70 × 1,5 = 105 µF. Pamiętaj, że jest to wartość orientacyjna i zawsze warto sprawdzić, czy silnik startuje bez problemów i nie przegrzewa się.
Napięcie kondensatora: Jak wybrać właściwe, aby uniknąć awarii?
Poza pojemnością, niezwykle istotnym parametrem jest napięcie znamionowe kondensatora. Zawsze należy wybrać kondensator, którego napięcie znamionowe jest wyższe niż napięcie sieci zasilającej. Dlaczego? Ponieważ podczas pracy silnika, zwłaszcza w momencie rozruchu i zatrzymania, mogą pojawiać się krótkotrwałe przepięcia, które znacznie przekraczają nominalne napięcie sieci. Dla standardowej sieci jednofazowej 230V AC, rekomenduję wybór kondensatora o napięciu pracy co najmniej 450V AC. Taki margines bezpieczeństwa chroni kondensator przed uszkodzeniem, przegrzewaniem się, a w skrajnych przypadkach nawet wybuchem, co zwiększa bezpieczeństwo całej instalacji.
Najczęstsze błędy przy wyborze i ich kosztowne konsekwencje
Niewłaściwy dobór kondensatora to prosta droga do problemów. Jako praktyk, widziałem wiele przypadków, gdzie pozornie niewielki błąd w wyborze parametrów prowadził do poważnych i kosztownych awarii. Warto znać te pułapki, aby ich unikać.
Zbyt mała pojemność: Co grozi silnikowi, który ma problem ze startem?
Zastosowanie kondensatora o zbyt małej pojemności, zwłaszcza kondensatora pracy, to jeden z najczęstszych błędów. Skutki są natychmiastowe i odczuwalne: silnik ma trudności z rozruchem, jego moment obrotowy jest zbyt niski, a co za tym idzie, nie osiąga pełnej mocy. Taka praca prowadzi do przegrzewania się silnika, ponieważ próbuje on nadrobić braki mocy zwiększonym poborem prądu. Długotrwałe działanie w takich warunkach drastycznie skraca żywotność uzwojeń i całego silnika, prowadząc do jego przedwczesnego zużycia lub awarii.
Zbyt duża pojemność: Dlaczego więcej nie zawsze znaczy lepiej?
Wydawać by się mogło, że "na zapas" lepiej wybrać kondensator o większej pojemności. Nic bardziej mylnego! Zbyt duża pojemność kondensatora również jest szkodliwa. Może ona prowadzić do nadmiernego nagrzewania się silnika, zwiększonego poboru prądu jałowego oraz niekorzystnego przesunięcia fazowego, które może doprowadzić do uszkodzenia uzwojeń. Ponadto, zbyt duży kondensator może generować niepotrzebne wibracje i hałas, przyspieszając mechaniczne zużycie łożysk i innych elementów silnika. Optymalna pojemność to klucz do efektywności.
Zignorowanie napięcia znamionowego: Prosta droga do zniszczenia kondensatora
Jak już wspomniałem, napięcie znamionowe kondensatora musi być odpowiednio wyższe niż napięcie sieci. Zignorowanie tej zasady i zastosowanie kondensatora o zbyt niskim napięciu znamionowym to prosta droga do jego szybkiego zniszczenia. Taki kondensator będzie się przegrzewał, wybrzuszał, a w najgorszym przypadku może nawet eksplodować. Jest to nie tylko kosztowne, ale przede wszystkim stanowi poważne zagrożenie dla bezpieczeństwa użytkownika i otoczenia. Zawsze sprawdzaj i dobieraj kondensator z odpowiednim zapasem napięciowym.
Praktyczne wskazówki: Jak podłączyć nowy kondensator?
Wymiana kondensatora nie jest skomplikowana, ale wymaga przestrzegania podstawowych zasad bezpieczeństwa i prawidłowego podłączenia. Pamiętaj, że pracujesz z prądem elektrycznym.
Bezpieczeństwo przede wszystkim: Przygotowanie do wymiany
Zanim przystąpisz do jakichkolwiek prac, upewnij się, że Twoje bezpieczeństwo jest na pierwszym miejscu. Oto kluczowe kroki:
- Odłącz zasilanie silnika od sieci elektrycznej. To absolutna podstawa. Wyciągnij wtyczkę z gniazdka lub wyłącz odpowiedni bezpiecznik w rozdzielni.
- Upewnij się, że silnik jest całkowicie zatrzymany i nie ma ryzyka przypadkowego uruchomienia. Poczekaj, aż wirnik całkowicie się zatrzyma.
- Rozładuj stary kondensator, używając rezystora lub izolowanych szczypiec (ostrożnie, aby uniknąć porażenia prądem). Kondensator może kumulować ładunek elektryczny nawet po odłączeniu zasilania. Do rozładowania użyj rezystora o dużej mocy (np. 1-10 kΩ, 5W) lub, w ostateczności, zewrzyj jego końcówki izolowanymi szczypcami, obserwując iskrę. Zawsze rób to z najwyższą ostrożnością.
- Przygotuj odpowiednie narzędzia. Będą to prawdopodobnie śrubokręty, klucze, ewentualnie miernik.
Schemat podłączenia dla silnika jednofazowego
W silnikach jednofazowych kondensator jest zazwyczaj podłączony szeregowo z uzwojeniem pomocniczym (rozruchowym). Jego zadaniem jest wytworzenie przesunięcia fazowego, które umożliwi rozruch. Zazwyczaj znajdziesz trzy lub cztery przewody wychodzące z silnika: dwa do uzwojenia głównego i dwa do uzwojenia pomocniczego. Kondensator wpina się w obwód uzwojenia pomocniczego, tak aby prąd przepływał przez niego, zanim dotrze do tego uzwojenia. Dokładny schemat często jest umieszczony na tabliczce zaciskowej silnika.
Schemat podłączenia dla silnika 3-fazowego w sieci 230V (układ trójkąta)
Podłączenie silnika trójfazowego do sieci jednofazowej wymaga nieco więcej uwagi. Kluczowe jest, aby uzwojenia silnika były połączone w układzie trójkąta (Δ). Jeśli silnik jest fabrycznie połączony w gwiazdę (Y), musisz zmienić to połączenie na trójkąt na tabliczce zaciskowej. Następnie, kondensator pracy należy wpiąć między jeden z przewodów fazowych zasilania (np. L1) a trzeci, niepodłączony zacisk silnika (ten, który w normalnym układzie trójfazowym byłby podłączony do fazy L3). Drugi przewód zasilający (N) podłącza się do pozostałego zacisku silnika (np. L2). W ten sposób kondensator tworzy sztuczną trzecią fazę, umożliwiając pracę silnika, choć, jak wspominałem, ze zmniejszoną mocą.
Przeczytaj również: Ile wtryskiwaczy ma silnik Diesla? Prosta odpowiedź i co dalej?
Kondensator czy falownik? Kiedy warto rozważyć droższą alternatywę?
Choć kondensator jest ekonomicznym i często wystarczającym rozwiązaniem, istnieją sytuacje, w których warto rozważyć droższą, ale znacznie bardziej zaawansowaną alternatywę falownik (przemiennik częstotliwości). Falownik jest idealnym wyborem, gdy:
- Wymagana jest płynna regulacja prędkości obrotowej silnika. Kondensator oferuje tylko stałą prędkość, falownik pozwala na precyzyjne sterowanie obrotami.
- Chcesz utrzymać pełną moc silnika trójfazowego zasilanego z sieci jednofazowej. Falownik potrafi przekształcić jednofazowe 230V na trójfazowe 230V, zachowując niemal pełną moc silnika, w przeciwieństwie do kondensatora, który powoduje spadek mocy o 40%.
- Potrzebujesz łagodnego startu i zatrzymania silnika (soft start/stop). Falownik eliminuje szarpanie i udary prądowe, co wydłuża żywotność zarówno silnika, jak i napędzanej maszyny.
- Wymagana jest zaawansowana kontrola nad silnikiem (np. zmiana kierunku obrotów, ochrona przed przeciążeniem, programowanie pracy).
Oczywiście, falownik to znacznie większy wydatek i bardziej skomplikowana instalacja niż prosty kondensator. Jest to jednak inwestycja, która w wielu przemysłowych i profesjonalnych zastosowaniach zwraca się dzięki zwiększonej efektywności, precyzji i wydłużonej żywotności urządzeń.
