Oringi LPG: Jak wybrać FKM/Viton i uniknąć awarii?

W mojej praktyce jako ekspert w dziedzinie instalacji LPG, często spotykam się z pytaniami dotyczącymi uszczelek, a w szczególności oringów. To, co dla wielu wydaje się drobnym elementem, w rzeczywistości jest jednym z najważniejszych komponentów, który decyduje o bezpieczeństwie i niezawodności całego systemu autogazu. Ten artykuł szczegółowo omówi kluczowe aspekty doboru i wymiany oringów w samochodowych instalacjach LPG. Moim celem jest dostarczenie precyzyjnych, technicznych informacji, które pozwolą Ci bezpiecznie i skutecznie serwisować swój system autogazu, unikając kosztownych błędów i zagrożeń.

Zwykła czarna uszczelka w instalacji LPG: dlaczego to przepis na katastrofę

Wielu moich klientów, a nawet mniej doświadczonych mechaników, zadaje sobie pytanie: "Czy zwykła czarna uszczelka nie wystarczy?". Odpowiedź jest prosta i jednoznaczna: absolutnie nie. Standardowe, czarne oringi wykonane z kauczuku nitrylowego (NBR) są całkowicie nieodpowiednie do zastosowania w instalacjach LPG. Oszczędność kilku złotych w tym miejscu to prosta droga do poważnych konsekwencji, które mogą zagrozić nie tylko portfelowi, ale przede wszystkim bezpieczeństwu.

Gaz kontra guma: cichy zabójca standardowych oringów

Problem ze standardowymi oringami NBR w kontakcie z LPG leży w ich składzie chemicznym. Gaz płynny, będący mieszaniną węglowodorów, ma niestety jedną, bardzo destrukcyjną właściwość w odniesieniu do NBR: wypłukuje z niego plastyfikatory. Plastyfikatory to substancje odpowiedzialne za elastyczność i miękkość gumy. Gdy zostaną one usunięte, oring zaczyna twardnieć, traci swoją sprężystość, a co gorsza kurczy się. Ten proces prowadzi do mikropęknięć, a w konsekwencji do całkowitej utraty szczelności. Wyobraź sobie, że uszczelka, która ma za zadanie utrzymać gaz pod ciśnieniem, staje się twarda jak kamień i zaczyna się kruszyć. To scenariusz, którego każdy z nas chciałby uniknąć.

Szczelność instalacji to Twoje bezpieczeństwo nie ma tu miejsca na kompromisy

Nie mogę wystarczająco mocno podkreślić, jak krytyczne znaczenie ma absolutna szczelność w instalacji LPG. Gaz, nawet w niewielkich ilościach, jest łatwopalny i cięższy od powietrza, co oznacza, że w przypadku wycieku może gromadzić się w dolnych partiach pojazdu. Awaria oringów to bezpośrednia przyczyna potencjalnych wycieków gazu, które niosą ze sobą ryzyko pożaru, a nawet wybuchu. Poza tym, nieszczelność prowadzi do niestabilnej pracy silnika, zwiększonego zużycia paliwa i częstych błędów w sterowniku silnika. Pamiętaj, że w przypadku LPG nie ma miejsca na kompromisy. Bezpieczeństwo Twoje i Twoich pasażerów jest najważniejsze.

FPM, FKM, Viton: materiały niezbędne w Twojej instalacji LPG

Skoro wiemy już, dlaczego standardowe oringi są nieodpowiednie, czas przyjrzeć się rozwiązaniom, które gwarantują bezpieczeństwo i niezawodność. W świecie uszczelnień do LPG, trzy nazwy powinny stać się Twoim mottem: FPM, FKM, Viton. To właśnie te materiały stanowią "złoty standard" dla oringów w instalacjach gazowych, a ich właściwości są po prostu niezastąpione.

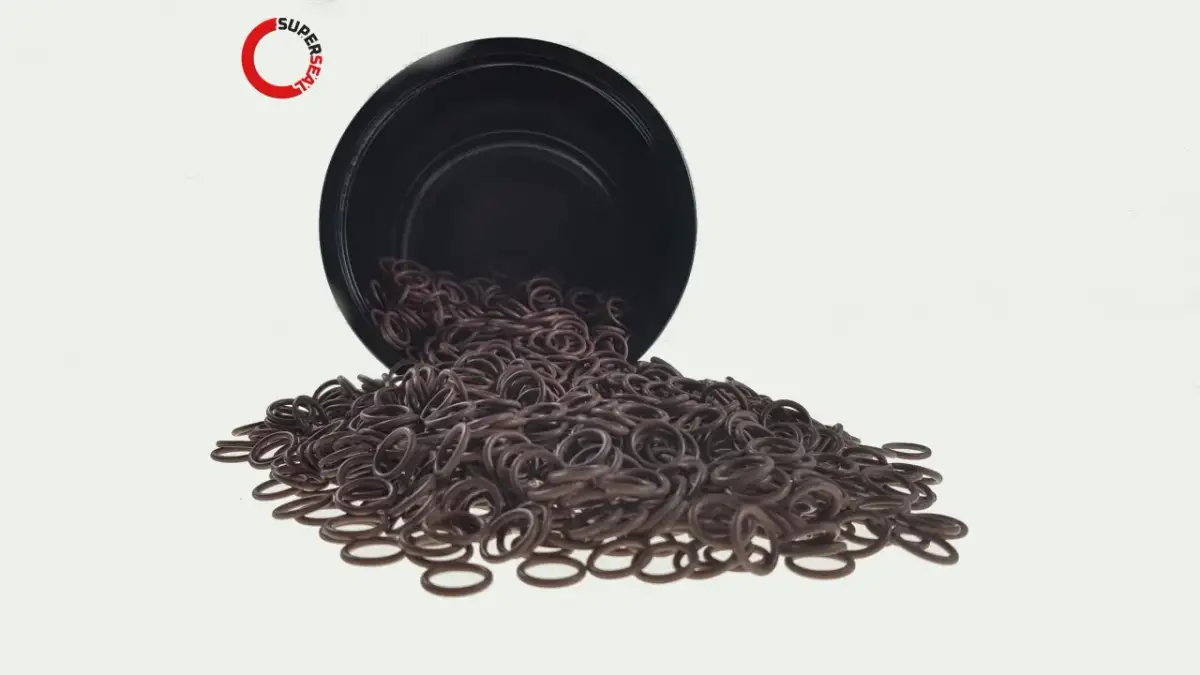

Viton (FKM/FPM): złoty standard odporności na LPG i temperaturę

Kauczuk fluorowy, znany pod nazwami handlowymi Viton (zarejestrowany znak towarowy firmy DuPont), FKM (międzynarodowe oznaczenie) lub FPM (oznaczenie według normy ISO), to materiał, który został stworzony z myślą o ekstremalnych warunkach. Jego kluczowe cechy to:

• Wysoka odporność na temperaturę: Oringi FKM/Viton bez problemu wytrzymują temperatury do +205°C, a krótkotrwale nawet wyższe. Jest to niezwykle ważne w komorze silnika, gdzie panują wysokie temperatury.
• Odporność na działanie paliw i olejów: FKM/Viton jest niewrażliwy na działanie benzyny, oleju silnikowego, a co najważniejsze na węglowodory zawarte w gazie LPG. Nie wypłukuje się z niego plastyfikatorów, dzięki czemu zachowuje swoje właściwości przez długi czas.
• Znikoma przepuszczalność gazów: To cecha absolutnie kluczowa. Oringi FKM/Viton charakteryzują się minimalną przepuszczalnością dla gazów, co oznacza, że praktycznie nie pozwalają na ucieczkę LPG. To gwarantuje szczelność i bezpieczeństwo instalacji.

Dzięki tym właściwościom, oringi Viton są idealnym wyborem, zapewniającym bezpieczeństwo i długowieczność Twojej instalacji LPG. W mojej opinii, nie ma lepszego rozwiązania na rynku.

Czy certyfikowany NBR to dobra alternatywa? Kiedy można go zastosować?

Warto wspomnieć, że istnieje również certyfikowany kauczuk nitrylowy (NBR), zgodny z normą EN 549, który teoretycznie może być stosowany w niektórych miejscach instalacji LPG. Taki NBR jest specjalnie modyfikowany, aby lepiej radzić sobie z węglowodorami. Jednakże, jako ekspert, zawsze preferuję FKM/Viton. Certyfikowany NBR może być akceptowalny w mniej krytycznych punktach instalacji, gdzie ciśnienie jest niższe lub kontakt z gazem mniej intensywny, i tylko wtedy, gdy producent danego komponentu wyraźnie go specyfikuje jako dopuszczalny. Niemniej jednak, jeśli masz wybór, zawsze stawiaj na FKM/Viton. To po prostu pewniejszy i trwalszy materiał.

EPDM i Silikon dlaczego tych materiałów należy unikać przy kontakcie z gazem?

Chciałbym również krótko wyjaśnić, dlaczego materiały takie jak EPDM (kauczuk etylenowo-propylenowo-dienowy) i Silikon są całkowicie nieodpowiednie do zastosowań w instalacjach LPG. EPDM, choć często stosowany w układach chłodzenia, jest wrażliwy na węglowodory i szybko traci swoje właściwości w kontakcie z gazem. Silikon natomiast, mimo swojej elastyczności i odporności na wysokie temperatury, charakteryzuje się bardzo wysoką przepuszczalnością dla gazów. Oznacza to, że gaz po prostu "przenika" przez silikonowy oring, co prowadzi do nieszczelności i zagrożenia. Zatem, jeśli widzisz oring z EPDM lub silikonu w miejscu, gdzie ma kontakt z LPG, natychmiast go wymień na FKM/Viton.

Jak rozpoznać oring do LPG: kolory i twardość

Rozpoznanie odpowiedniego oringu do LPG może być wyzwaniem, zwłaszcza dla osób niezaznajomionych ze specyfikacją materiałową. Na szczęście, istnieją pewne wskazówki, które pomagają w identyfikacji, choć zawsze podkreślam, że najważniejsza jest specyfikacja materiałowa. Kolor może być pomocny, ale nie zawsze jest gwarantem, natomiast twardość w skali Shore'a to już parametr techniczny, który mówi nam wiele o przeznaczeniu uszczelki.

Brązowy, zielony, niebieski co kolor mówi o przeznaczeniu uszczelki?

W praktyce warsztatowej, oringi dedykowane do LPG, wykonane z FKM/Viton, często mają charakterystyczne kolory. Najczęściej spotkasz się z oringami brązowymi, zielonymi lub niebieskimi. Te kolory stały się swego rodzaju nieformalnym standardem, który odróżnia je od wszechobecnych czarnych oringów NBR. Jeśli więc widzisz oring w jednym z tych kolorów w swojej instalacji LPG, jest duża szansa, że jest to odpowiedni materiał. Pamiętaj jednak, że kolor nie jest certyfikatem. Zawsze, jeśli to możliwe, upewnij się, że sprzedawca lub producent potwierdza, że uszczelka jest wykonana z FKM/Viton.

Twardość w skali Shore’a: ukryty parametr, od którego zależy szczelność pod ciśnieniem

Twardość oringu, wyrażona w skali Shore'a (ShA), to parametr, który często jest pomijany, a ma ogromne znaczenie dla szczelności, zwłaszcza pod ciśnieniem. Standardowa twardość dla wielu zastosowań to około 70 ShA. Taki oring jest wystarczająco elastyczny, aby dobrze dopasować się do powierzchni, ale jednocześnie na tyle twardy, aby utrzymać kształt. W miejscach, gdzie panuje wyższe ciśnienie, na przykład w niektórych elementach reduktora czy wtryskiwaczy, stosuje się oringi twardsze, np. 90 ShA. Dlaczego? Twardszy oring jest mniej podatny na "wyciskanie" do szczelin pod wpływem wysokiego ciśnienia. Zapobiega to jego deformacji i utracie szczelności. Zawsze staraj się dobrać oring o twardości zalecanej przez producenta danego komponentu, a jeśli nie masz takiej informacji, trzymaj się wartości 70 ShA jako punktu wyjścia.

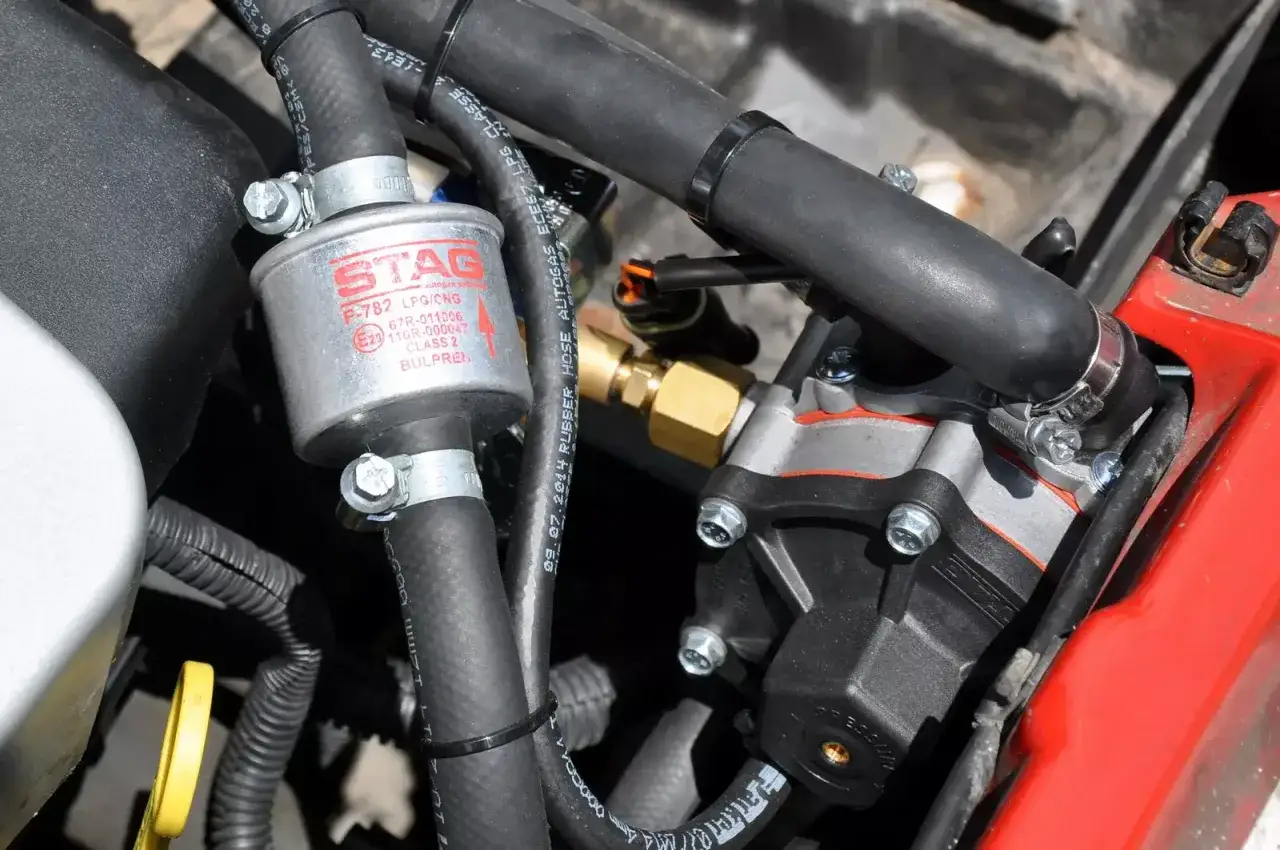

Mapa uszczelnień w instalacji LPG: gdzie szukać i jak dobrać oringi

Instalacja LPG to złożony system, w którym oringi pełnią kluczową rolę w wielu miejscach. Regularna kontrola i wymiana tych elementów to podstawa bezawaryjnej pracy i bezpieczeństwa. Poniżej przedstawię Ci przegląd najważniejszych punktów, w których znajdziesz oringi i gdzie powinieneś zwrócić szczególną uwagę.

Oringi wtryskiwaczy gazowych najczęstsze miejsce wycieków i serwisu

Wtryskiwacze gazowe to bez wątpienia jedno z najczęstszych miejsc, gdzie dochodzi do wycieków i gdzie oringi wymagają regularnego serwisu. Znajdziesz je w kilku miejscach:

• Na połączeniu wtryskiwacza z kolektorem dolotowym: To te oringi, które uszczelniają połączenie wtryskiwacza z silnikiem. Są narażone na wysoką temperaturę i drgania.
• Wewnątrz samego wtryskiwacza: Wiele modeli wtryskiwaczy (np. AC STAG, Hana, Valtek) posiada wewnętrzne oringi uszczelniające poszczególne elementy, takie jak tłoczek czy cewka.

Na szczęście, do popularnych modeli wtryskiwaczy dostępne są dedykowane zestawy naprawcze, zawierające wszystkie niezbędne oringi i często inne elementy eksploatacyjne. Zawsze polecam używać takich zestawów, ponieważ gwarantują one prawidłowe dopasowanie i materiał.

Oringi reduktora (parownika) klucz do stabilnej pracy i szczelności

Reduktor, czyli parownik, to serce instalacji LPG, odpowiedzialne za zmianę stanu skupienia gazu z ciekłego na lotny i redukcję ciśnienia. W jego konstrukcji znajduje się wiele oringów, które uszczelniają:

• Korpus reduktora: Wewnętrzne oringi uszczelniają komory gazowe i wodne.
• Przyłącza układu chłodzenia i gazu: Oringi na kolankach doprowadzających płyn chłodniczy oraz na przyłączach gazowych.

Podobnie jak w przypadku wtryskiwaczy, do większości popularnych modeli reduktorów (np. AC, BRC, Tomasetto) dostępne są kompletne zestawy naprawcze. Ich użycie jest kluczowe dla zapewnienia stabilnej pracy i szczelności całego reduktora. Pamiętaj, że nieszczelność w reduktorze może prowadzić do mieszania się gazu z płynem chłodniczym, co jest bardzo niebezpieczne.

Uszczelnienia wielozaworu, elektrozaworów i filtra fazy ciekłej

Nie zapominajmy o innych ważnych elementach instalacji:

• Wielozawór na butli: Posiada oringi uszczelniające połączenia z przewodami gazowymi oraz elementy wewnętrzne.
• Elektrozawory: Zarówno te w reduktorze, jak i te na przewodach gazowych, zawierają oringi uszczelniające ich mechanizmy.
• Filtr fazy ciekłej: Często posiada oringi uszczelniające obudowę filtra.

Wszystkie te elementy muszą być absolutnie szczelne, a oringi w nich pełnią kluczową rolę. Regularna kontrola tych miejsc podczas serwisu jest obowiązkowa.

Mały, ale ważny: oring w zaworze tankowania

To często pomijany, ale bardzo ważny element. Mały oring w gnieździe adaptera do tankowania jest narażony na częste wkładanie i wyjmowanie pistoletu do tankowania, a także na kontakt z gazem. Z czasem zużywa się i twardnieje, co może prowadzić do niewielkich, ale niebezpiecznych wycieków podczas tankowania. Zawsze sprawdzaj jego stan i wymieniaj go profilaktycznie co jakiś czas. To naprawdę niewielki koszt, a znacząco wpływa na bezpieczeństwo.

Nie znasz wymiaru? Jak precyzyjnie zmierzyć stary oring?

Zdarza się, że potrzebujesz wymienić oring, a nie znasz jego dokładnych wymiarów. W takiej sytuacji precyzyjny pomiar starego oringu jest kluczowy. Potrzebna będzie Ci suwmiarka. Zmierz dwie wartości:

1. Średnica wewnętrzna (ID): Zmierz średnicę otworu oringu.
2. Grubość przekroju (CS): Zmierz grubość "drutu", z którego wykonany jest oring.

Pamiętaj, aby mierzyć oring, który nie jest już zdeformowany lub spłaszczony. Jeśli stary oring jest bardzo zniszczony, spróbuj znaleźć jego nieuszkodzony fragment lub poszukaj informacji w katalogach części zamiennych dla danego komponentu. Precyzja w pomiarze jest tutaj niezwykle ważna, ponieważ nawet minimalna różnica w wymiarach może skutkować nieszczelnością.

Unikaj tych błędów przy wymianie oringów LPG

Wymiana oringów w instalacji LPG, choć wydaje się prostym zadaniem, wymaga uwagi i przestrzegania kilku podstawowych zasad. Niestety, w mojej karierze widziałem wiele błędów, które prowadziły do poważnych problemów. Chcę Cię przed nimi ostrzec, abyś mógł uniknąć niepotrzebnych kłopotów i zapewnić sobie spokój ducha.

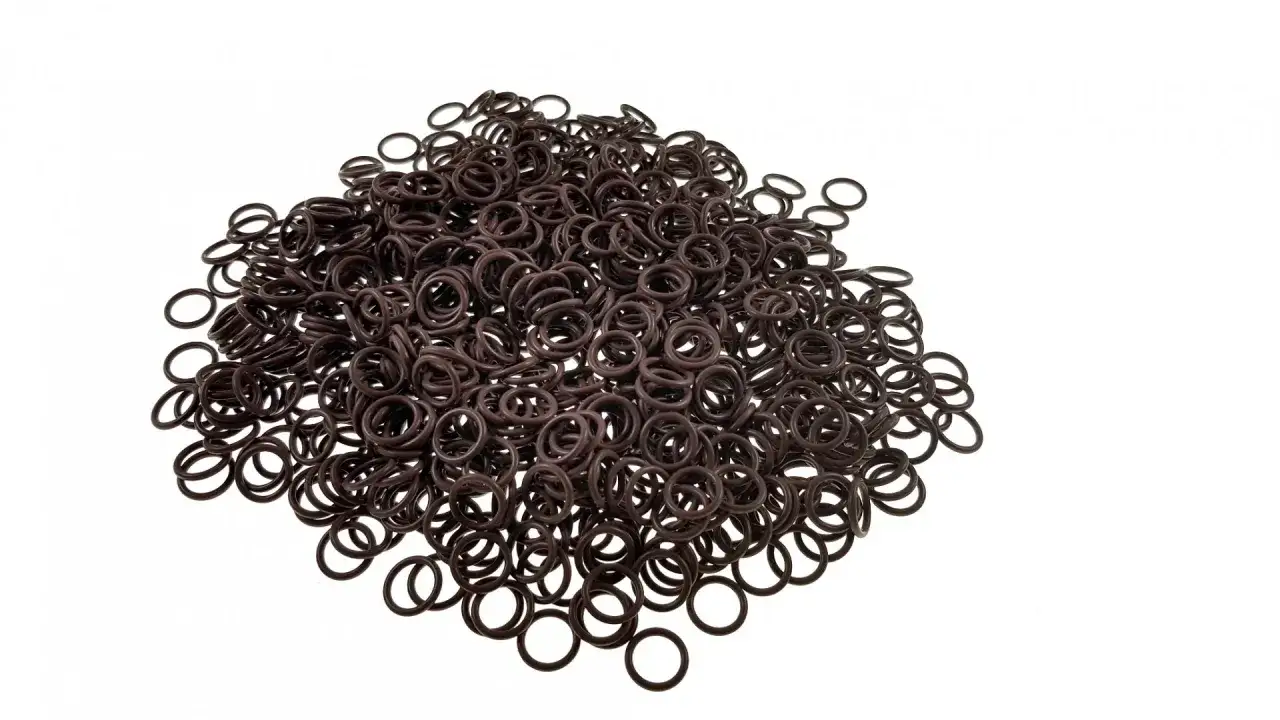

Błąd #1: Ponowne użycie odkształconej uszczelki

To jeden z najczęstszych i najbardziej karygodnych błędów. Oringi są elementami jednorazowego użytku. Po demontażu, zwłaszcza jeśli były poddane ciśnieniu i temperaturze, zawsze ulegają odkształceniu. Nawet jeśli na pierwszy rzut oka wyglądają na "dobre", ich struktura wewnętrzna jest naruszona, a elastyczność zmniejszona. Ponowne użycie nawet lekko odkształconego oringu to gwarancja natychmiastowej utraty szczelności. Po prostu nie rób tego. Zawsze używaj nowych uszczelek.

Błąd #2: Montaż "na sucho" prosta droga do uszkodzenia oringu

Nigdy, przenigdy nie montuj oringów "na sucho". Oringi przed montażem należy zawsze delikatnie posmarować. Dlaczego? Montaż na sucho może spowodować skręcenie, przecięcie, przetarcie lub inne mechaniczne uszkodzenie uszczelki podczas jej wciskania w gniazdo. Czym smarować? Najlepiej specjalnym smarem silikonowym przeznaczonym do gumy lub, jeśli to niemożliwe, niewielką ilością oleju silnikowego, który jest kompatybilny z LPG. Smarowanie ułatwia montaż i minimalizuje ryzyko uszkodzenia, zapewniając prawidłowe ułożenie oringu w gnieździe.

Błąd #3: Zastosowanie oringu o nieprawidłowym rozmiarze lub twardości

Jak już wspomniałem, precyzja jest kluczowa. Użycie oringu o niewłaściwych wymiarach (za dużego, za małego) lub nieodpowiedniej twardości Shore'a to prosta droga do awarii.

• Za mały oring: Nie wypełni gniazda, co spowoduje nieszczelność.
• Za duży oring: Będzie się "wypychał" z gniazda, co również doprowadzi do nieszczelności lub jego uszkodzenia.
• Zbyt miękki oring (za niska twardość Shore'a): Może zostać "wyciśnięty" ze szczeliny pod wpływem ciśnienia.
• Zbyt twardy oring (za wysoka twardość Shore'a): Może nie dopasować się prawidłowo do powierzchni, co również spowoduje nieszczelność.

Zawsze upewnij się, że masz oring o dokładnie takich wymiarach i twardości, jakiej wymaga producent danego elementu.

Błąd #4: Użycie ostrych narzędzi podczas montażu

Podczas demontażu lub montażu oringów, unikaj używania ostrych narzędzi, takich jak śrubokręty, noże czy szczypce z ostrymi końcówkami. Bardzo łatwo w ten sposób uszkodzić delikatną powierzchnię uszczelnianą (np. gniazdo wtryskiwacza czy reduktora) lub, co gorsza, nowy oring. Nawet najmniejsze zadrapanie na powierzchni, z którą styka się oring, może prowadzić do nieszczelności. Używaj dedykowanych narzędzi do oringów, plastikowych szpatułek lub po prostu palców, zachowując ostrożność.

Błąd #5: Zakup uszczelek z niepewnego źródła

Na rynku niestety roi się od podróbek i produktów niskiej jakości. Zakup niecertyfikowanych lub podrobionych oringów z niepewnych źródeł to ogromne ryzyko. Takie produkty mogą nie spełniać norm bezpieczeństwa, być wykonane z niewłaściwego materiału (np. czarny NBR sprzedawany jako Viton) lub mieć nieprawidłowe wymiary. Oringi z niepewnego źródła szybko ulegną awarii, zagrażając całej instalacji i Twojemu bezpieczeństwu. Zawsze kupuj w sprawdzonych miejscach.

Gdzie kupić sprawdzone i bezpieczne oringi do LPG

Skoro wiesz już, dlaczego odpowiednie oringi są tak ważne i jakich błędów unikać, pozostaje pytanie: gdzie znaleźć te właściwe? Na szczęście, rynek części do LPG jest dobrze rozwinięty, a dostęp do certyfikowanych produktów nie stanowi problemu, pod warunkiem, że wiesz, gdzie szukać.

Specjalistyczne sklepy z częściami do autogazu Twój pierwszy wybór

Moja rada jest prosta: zawsze zaczynaj od specjalistycznych sklepów z częściami do instalacji gazowych. Niezależnie od tego, czy są to sklepy stacjonarne, czy internetowe, to właśnie tam znajdziesz produkty dedykowane do LPG. Dlaczego są one najlepszym wyborem?

• Certyfikowane produkty: Oferują oringi wykonane z odpowiednich materiałów (FKM/Viton), często z certyfikatami zgodności.
• Dopasowanie do komponentów: Mają w ofercie zestawy naprawcze do konkretnych modeli wtryskiwaczy, reduktorów i innych elementów, co gwarantuje prawidłowe wymiary i twardość.
• Wiedza i doradztwo: Personel w takich sklepach zazwyczaj posiada wiedzę techniczną i może pomóc w doborze odpowiednich uszczelek.

W Polsce jest wiele renomowanych sklepów, takich jak agsiedlik.pl, nagaz24.pl czy jacus.pl, które oferują szeroki asortyment części do LPG. To właśnie tam powinieneś szukać swoich oringów.

Przeczytaj również: LPG a gaz ziemny: Czy to to samo? Kluczowe różnice!

Zakupy online: na co zwrócić uwagę, aby nie kupić podróbki?

Zakupy online są wygodne, ale wymagają dodatkowej ostrożności. Aby uniknąć zakupu podróbek lub produktów niskiej jakości, zwróć uwagę na kilka aspektów:

• Reputacja sprzedawcy: Kupuj tylko od sprawdzonych sprzedawców z dobrymi opiniami. Unikaj aukcji z podejrzanie niskimi cenami.
• Szczegółowy opis produktu: Dobry sprzedawca zawsze poda dokładną specyfikację materiałową (np. "Oring FKM/Viton 70 ShA") oraz wymiary. Brak takich informacji powinien wzbudzić Twoje podejrzenia.
• Certyfikaty: Jeśli to możliwe, szukaj produktów z informacją o certyfikatach lub zgodności z normami.
• Zdjęcia: Upewnij się, że zdjęcia produktu są wyraźne i przedstawiają rzeczywisty przedmiot.

Pamiętaj, że w przypadku oringów do LPG, cena odzwierciedla jakość i bezpieczeństwo. Podejrzanie tanie produkty to niemal zawsze pułapka. Inwestycja w odpowiednie uszczelki to inwestycja w Twoje bezpieczeństwo i bezproblemową eksploatację instalacji LPG.
